FeinTech VMS14201 HDMI 2.1 Matrix Switch 4x2 mit Audio Extractor

Die Schaltzentrale der neuesten Generation für Gaming und Heimkino

• Ermöglicht den Anschluss von 4 HDMI-Quellen wie PC oder Spielkonsole (z.B. Playstation 5 und Xbox Series X) an 2 Displays
• Audio Extractor zur Ton-Ausgabe via Toslink & Cinch
• Unterstützt HDM 2.1 bis 4K 120Hz / 8K 60Hz, Downscaler für Full-HD

Einsatzzweck:

• Ermöglicht den Anschluss von 4 HDMI-Quellen wie PC, PS5 oder Xbox Series X Spielkonsole an 2 HDMI-Senken, z.B. an einem Fernseher und einen Videoprojektor
• Audio Extractor zur separaten Ausgabe des Tons eines der 4 Zuspieler oder vom Fernseher via HDMI-ARC
• Mischbetrieb mit einem 4K und einem Full-HD Display möglich (automatischer Downscaler)
• Management für die Audio-EDID

Funktionsweise:

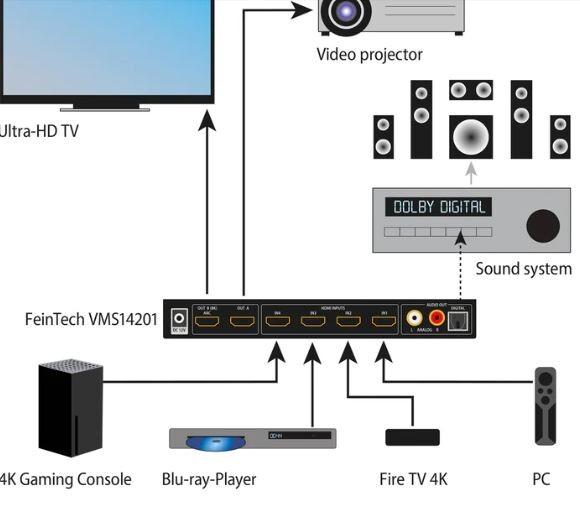

Mit diesem Umschalter lassen sich 4 Zuspieler an 2 Displays, z.B. Fernseher und Monitor nutzen. Damit kannst du einen der 4 Zuspieler zugleich auf beiden Displays abspielen, oder auf jedem Display einen anderen Zuspieler anzeigen lassen.

HDMI Audio Extractor

Der integrierte Audio Extractor gibt den Ton eines ausgewählten Zuspielers über den optischen Digital Ausgang (in stereo, Dolby Digital 5.1 oder DTS 5.1) und per Cinch (nur bei stereo) aus. Dort kannst du also eine Soundanlage oder eine Kopfhörer-Basisstation anschließen. Das HDMI-Signal am Ausgang A und B für Fernseher wird dabei nicht verändert, dort kommt ebenfalls Ton. Wenn am Matrix Switch ARC eingeschaltet ist, kann auch der interne Ton vom Fernseher B via Toslink vom Matrix Switch ausgegeben werden. ARC steht für Audio Return Channel, ein geeigneter Anschluss findet sich an Fernsehern und nur selten an einem Videoprojektor.

Downscaler

Damit zugleich ein 4K und ein Full-HD Display betrieben werden können, besitzt der Switch einen automatischen Downscaler. Das 4K Videosignal wird damit auf 1080p Auflösung für das Full-HD-Gerät reduziert. Zugleich erhält das 4K Gerät das originale Signal. Die Bildwiederholrate wird dabei nicht geändert. Maximal kann 4K 60Hz skaliert werden, es wird dann 1080p 60Hz am Full-HD TV ausgegeben. Bei 4K 120Hz Gaming ist der Downscaler also inaktiv.

Gaming in 4K

Alle neuen Gaming-Features wie 4K 120Hz und VRR werden unterstützt. Damit eine HDMI 2.1 Übertragung möglich ist, z.B. 4K 120Hz für Gaming, müssen beide angeschlossenen HDMI-Displays HDMI 2.1 unterstützen. Es ist kein Mischbetrieb mit HDMI 2.0 möglich.

Dolby Vision / HDR10+ / 3D Video

• Damit ein Zuspieler diese Videoformate ausgibt, müssen das beide angeschlossenen
• Displays unterstützen. Wenn z.B. der TV an Ausgang A Dolby Vision unterstützt, der
• Projektor an Ausgang B aber nicht, erfolgt die Ausgabe in HDR10 oder SDR (je nach Zuspieler).

EDID Modus

Wähle PASS wenn du die Audioausgänge am Switch nicht benutzt. Mit der Taste A/B wählst du, ob das maximale Audioformat des Geräts am Ausgang A oder B benutzt wird. Wenn z.B. am Ausgang B ein Fernseher mit einer Soundbar betrieben wird, stellst du hier B ein. Die LED A/B leuchtet dann nicht. Falls das „bessere“ Soundsystem am Ausgang A angeschlossen ist, drückst du die Taste A/B am Switch für 3 Sekunden oder nutzt die Taste A-B auf der Fernbedienung. Die LEDs A/B und PASS leuchten dann. In der Einstellung 5.1 wird das Audioformat auf Dolby Digital / DTS begrenzt, so dass es stets auch über den Toslink-Ausgang ausgegeben wird. In Stellung 2.0 wird stereo zur Ausgabe via Cinch unterstützt.

Du kannst zum Wechsel zwischen den 4 Eingängen die Taste auf der Fernbedienung oder dem Switch drücken. Der Switch schaltet nicht automatisch um. Die Stromversorgung erfolgt über das mitgelieferte Steckernetzteil.

Features und Spezifikationen:

• Unterstützte HDMI 2.1 Features: ALLM, VRR
• Maximale Datenrate 40 Gbps
• Maximales Videoformat 4K 120Hz YUV 4:2:2 12-bit, 4K 120Hz RGB / YUV 4:4:4 10-bit oder 8K 60Hz YUV 4:2:0 10-bit
• Unterstützt HDR, HDR10, HDR10+, Dolby Vision, HLG-HDR
• Unterstützt HDCP 2.3 Kopierschutz, abwärtskompatibel
• Unterstützt alle Audioformate, inkl. LPCM2.0–7.1, Dolby Digital Plus, Dolby TrueHD / Atmos, Dolby MAT, DTS, DTS-HD, DSD
• Spannungsversorgung per 12 V DC, Leistungsaufnahme < 3,6 W
• Maximale HDMI-Kabellänge bei 8K /  4K 120Hz: < 3 m Input & Output
• Maximale HDMI-Kabellänge bei 4K 60Hz: < 5 m am Input, < 5m am Output
• Maße: 20,5 × 7,5× 3 cm
